عضو سازه ای انعطاف پذیر را کابل می نامند در واقع هر آنچه نسبت قطر به طولش کم باشد را می توان به عنوان کابل در نظر گرفت.
در ساختمان مصادیق کابل عبارتند از:
رشته های فلزی ،زنجیر ،طناب ،سیم ها و میله های باریک
عضو سازه ای انعطاف پذیر را کابل می نامند در واقع هر آنچه نسبت قطر به طولش کم باشد را می توان به عنوان کابل در نظر گرفت.
(در ساختمان مصادیق کابل عبارتند از: رشته های فلزی ،زنجیر ،طناب ،سیم ها و میله های باریک)
- نیرو در تمام نقاط کابل یکسان است(رفتاری اقتصادی)
- تنها نیرویی که کابل می تواند تحمل کند نیروی کششی است بنابراین فقط یه نوع نیروی مخرب هم دارد(قابل پیش بینی)
- فرم آن طبیعی و بر اساس طبیعت است بنابراین فرم پربازدهی است.(خود را با نیرو ها تطبیق می دهد)
. . . . . . . . . . . . . . . . . . . . . . .
- کابل امکان ایجاد فضای وسیع بدون ستون را می دهد.
(پوشش دهانه های زیاد بدون ستون و امکان ساخت پوشش های سبک روی دهانه های بزرگ)
- ساخت بهتر با توجه به صنعتی بودن روند ساخت فولاد (کابل)
و تنها عیب کابل لرزش و ارتعاش آن می باشد (آسیب پذیری در برابر باد و زلزله)
. . . . . . . . . . . . . . . . . . . . . . .
استفاده از کابل بیشتر در ساخت پل ها مرسوم است و به دلیل نداشتن صرفه اقتصادی از کابل در ساخت ساختمان های معمولی ،آپارتمان های کوچک و ... استفاده نمی شود(سازه های کابلی سازه های خاصی به شمار می آیند)
انواع پل های کابلی عبارتند از :
- پل های کابلی معلق (Suspension Bridges)
- پل های متکی بر کابل (Cable-Stayed Bridges)
پل های متکی بر کابل ازنظر اجرا به چهارنوع: تکی ،چنگ ،بادبزن ،ستاره تقسیم می شوند که حالت تکی از دیگر حالات ضعیف تر است ولی بقیه حالت ها از لحاظ فنی یکسانند و با توجه به اجرای راحت تر نوع چنگ معمولا از این روش در اجرا استفاده می شود.
- پل های متکی بر کابل دارای ارتعاش کمتری نسبت به پل های معلق میباشند و می توان آن ها را مرحله ای اجرا کرد ضمنا پل های چرخان (Swing Bridges) نیز نوعی پل متکی بر کابل میباشند. البته برای ایجاد دهانه های بیشتر(دکل های کوتاه تر) پل های کابلی معلق به صرفه ترند.

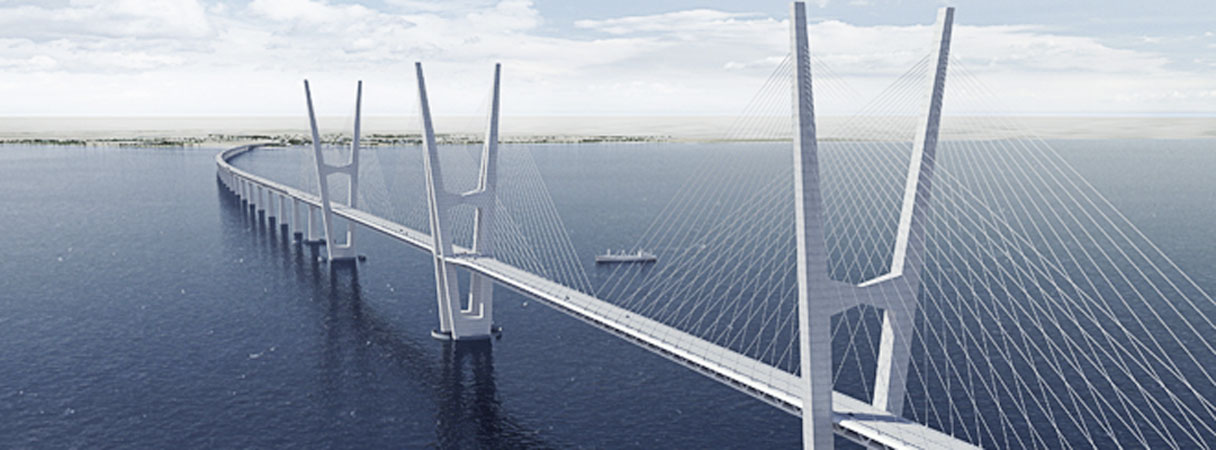

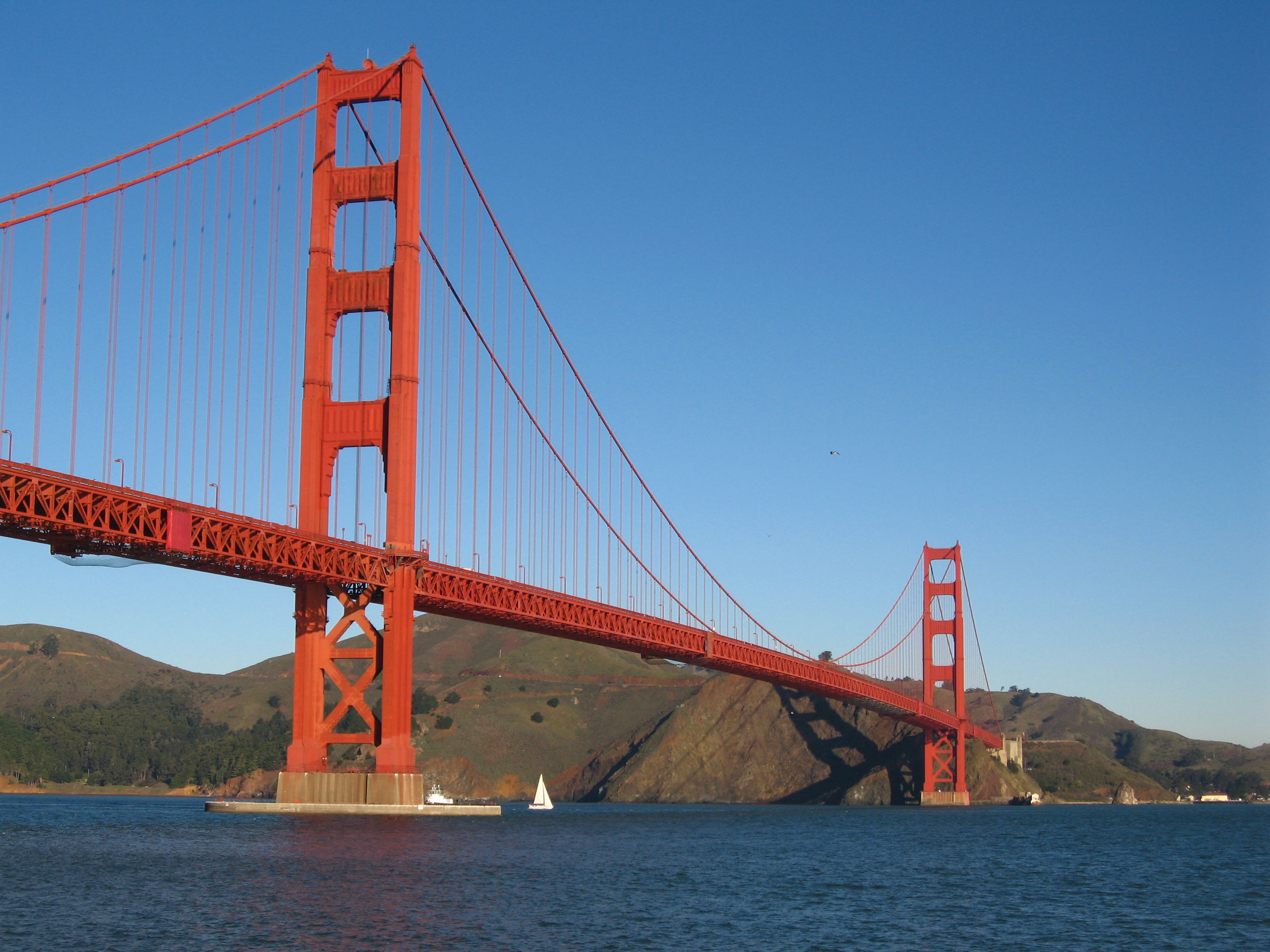

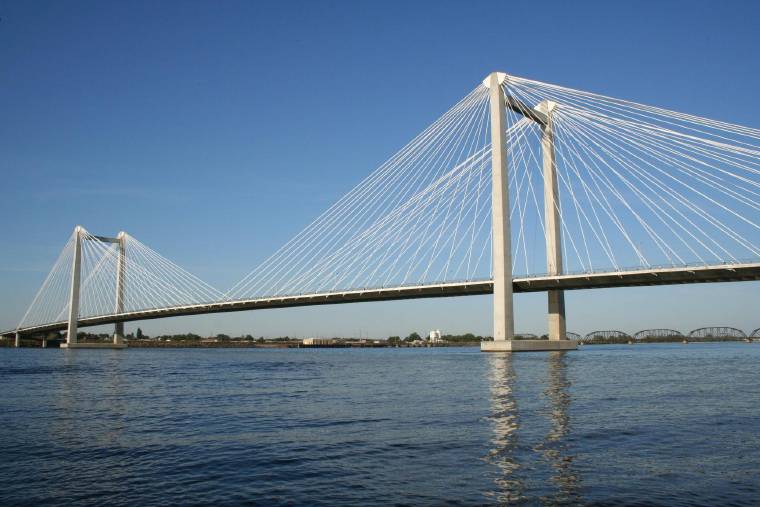

تصاویر مرتبط از چند پل :
